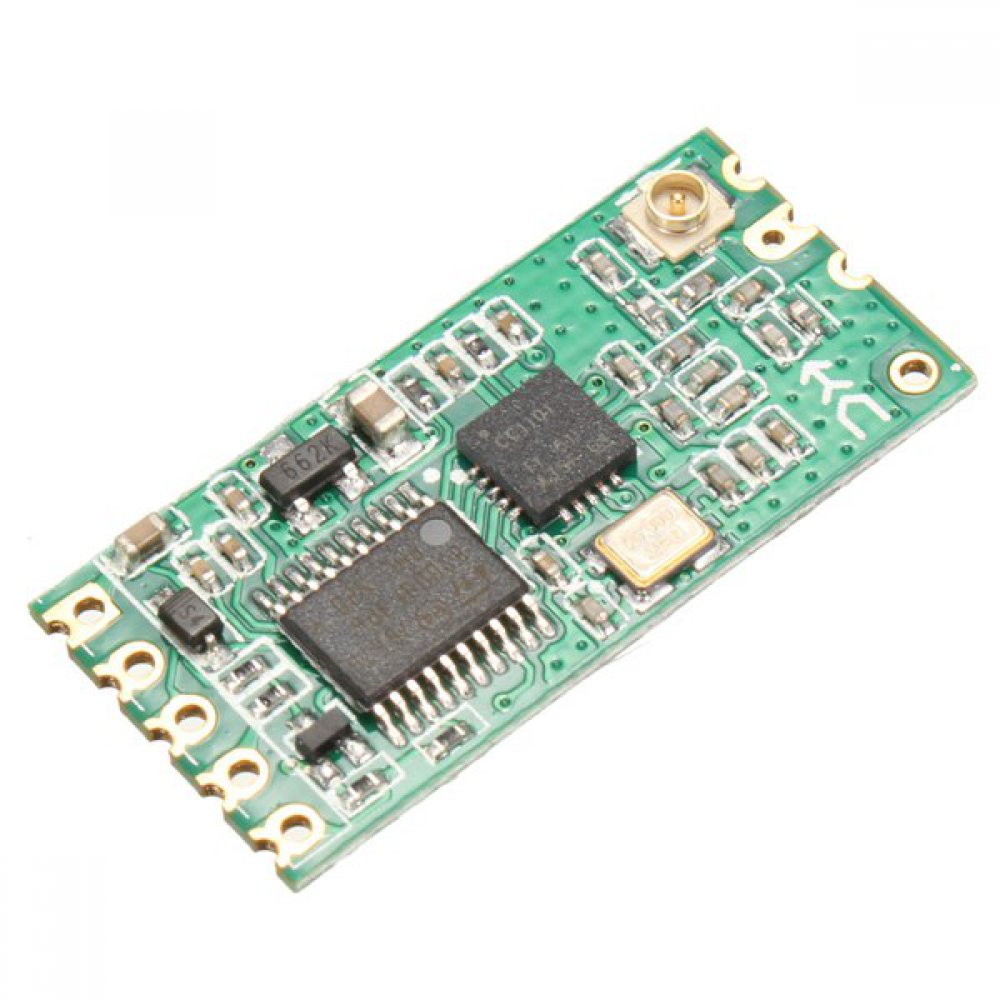

Modulo Transceptor Rf Hc11 433mhz Cc1101 Uart Arduino

Modulo Transceptor Rf Hc11 433mhz Cc1101 Uart Arduino

Contado

$ 20.358,80 $ 20.358,80
Stock Último disponible!

Otras formas de pago

  • Efectivo $20.358,80
  • Transferencia Bancaria $20.358,80

Detalle

Producto:
Modulo Transceptor Rf Hc11 433mhz Cc1101 Uart Arduino
Código:
1243
Máximo de unidades disponibles!

Descripción

MODULO TRANSCEPTOR RF HC11 SI4463 DE 433MHz
– Alcance de 200mts o 100mts con antena externa. (No incluye antena)
– Modo transparente – Configurable vía comandos AT.
Los Transceivers son dispositivos de comunicación que analizaremos en esta entrada para poder aplicarlos a nuestros diseños en la banda de 433 Mhz.

La integración de los sistemas constituyen la base fundamental para el desarrollo de proyectos actuales. Una aplicación puede constar de varios campos disciplinares de conocimiento que involucran plataformas de desarrollo de Hardware con microcontroladores , electrónica en general, técnicas y lenguajes de programación, plataformas de desarrollo de software y sistemas integrados o IDE’s , lenguajes como java, C, C++, C#, php, Html, también es necesario campos de conocimiento en redes y protocolos de internet y comunicación, sistemas de modulación y demodulación, transceptores, radio frecuencia, etc
El Transceiver de RF
El HC11 RF USART 433 Mhz es un transceiver de radio frecuencia que brinda la interface 232 TTL con lo cual se puede conectar directamente al FTDI. Este transceiver utiliza internamente un controlador MC68HC11D3 de Motorolla que se encarga por un lado de la interface con las señales 232 TTL y por otro lado con la comunicación con los dispositivos de modulación y demodulación de radio frecuencia en la banda de 433Mhz basado en el CC1101, con sistema de modulación ASK (Amplitude Shift Keying), con lo cual tenemos todo resuelto, todo lo que es sincronización, selección de canales, identificación de remotos, tramas CRC de redundancia cíclica y demás lo resuelve el chip de Motorolla. Esta banda es muy usada y está muy saturada con lo cual el ruido es alto y la discriminación de tramas válidas es una complicación adicional, que no es este caso. Este transceiver se puede configurar usando comandos AT de los módems.

Características:

Alimentacion: 3.6v – 5v
Dimensiones: 13.5×28.2mm
Distancia de transmicion: Hasta 200m. (con linea de vision)
Conector para antena externa.
Compatible con Pl2303hx
Comunicacion UART
Velocidad de Puerto Serie de 4800 baudios hasta 115200.
PinOut:
El pin SET en LOW es para colocar al transceiver en modo de configuración. Este modulo puede lograr alcances de transmisión de hasta 200m, en ambientes abiertos y con linea de vision. La ventaja mas grande de este modulo la encontramos en que con solo enviarle 4 comandos AT distintos ya lo podemos configurar, aunque en caso de comprar un par, ambos vienen con la misma configuracion de fabrica por lo que apenas los alimentamos ya se pueden comunicar (default: Baud rate: 9600 Channel : 001 Address : 001). El dispositivo acepta 126 canales distintos y 255 direcciones). Una vez configurado SET no se utiliza y se lo deja sin conectar.

Especificaciones
